1. 项目建设整体架构

秉承“总部统一管控、本地业务自治”的管理理念,构建xxxxx智慧楼宇建设。

BIM 运维.png

1.1. 整体框架

1.2. 特点

Ø 全面感知:通过物联网、互联网技术,感知项目运行态势,建立人、车、物、环境、服务的全联接。

Ø 深度融合:通过大P层(联接管理平台、大数据平台、集成通信平台、视频云平台),融合项目数据和通信,支撑项目多维度的智能化分析和处理,以及全媒体的通信协同。

Ø 高效智能:为管理者、员工等创造平安、高效灵活、绿色节能、面向用户体验的创新环境;使项目管理运营可视、可管、可控,更加智能、环保、高效和精细化。

1.3. 说明

本系统服务用户:项目的决策者、管理者、员工等。

Ø 管理中心:面向项目执行层面的管理人员,通过可视化软件平台建设与应用,数据集成、大规模数据刷新、动态告警、多维对比分析等能力进行项目整体监控和宏观展示,提供集中的安防管理、智慧办公和设施管理功能。

Ø 服务中心:面向员工等,提供集中的安全、舒适的环境和便捷服务智能化的服务。

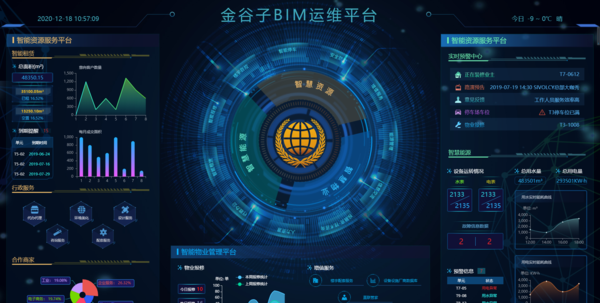

Ø 智慧运营中心:面向高级管理者/决策者,通过提供统一的portal和大屏,提供项目总体的数字化运营分析服务,业务的关键KPI进行量化呈现,提供BI结果的可视化呈现。

1.4. 平台层

平台层的服务能力,通过不同的服务平台提供服务化接口,支撑应用调用,从而达到快速开发的效果。

物联网平台:提供xxxxx的人与物、物与物的联接管理,从提供“连接”到使能“应用”,充分发挥物联网的潜在价值。包括连接资产、安防、楼宇等。

数据集成软件:提供数据在线和离线调度服务,API 接口管理编排功能。

安防管理服务:实现对安防各应用的整合,提供跨子系统的业务联动应用,形成一个统一融合的安防应用平台。借助GIS平台能力,支持对项目(楼外)、建筑(楼内)的3D浏览,支持安防资源,如摄像头、报警点的直观呈现,并可进行一键查询,支持车辆、人员轨迹的可视化呈现等功能。

楼宇管理服务:实现对楼宇各应用的整合,提供跨子系统的业务联动应用,形成一个统一融合的楼宇应用平台。支持IFM资源,如空调、照明、给排水设备的直观呈现,并可进行一键查询,支持空间设施的可视化呈现等功能。

IOC平台:支撑业务数字化运营,以数据驱动业务运作效率提升,用户体验提升,决策效率提升。通过数字化运营帮助业务持续改进。

API Gateway:提供统一的API适配、路由、安全、负载均衡、流量控制等管理功能。

IOT平台:项目统一的物联网的联接管理服务,建立项目信息模型;对传感设备和联接进行管理,对项目的应用提供联动服务。支持MQTT协议与COAP协议,支持物联网设备直接连接,具有相应的数据转发机制,基于LINUX开发。由厂家自主开发,可以管理无限数量的连接设备,支持单机部署,支持集群部署,能在IOT集群节点之间高可靠性分布式合作,数据分布式管理,支持数据转发、订阅,提供各种编程语言的 SDKs,支持多个平台(linux、windows),系统具有配置和分组能力,支持COAP、mqtt、nb-IOT等协议。IOT操作工作在主动-主动的HA模式下。其中一个集群节点包含一个活动的控制服务。一旦节点发生故障,位于另外一个节点的待机控制服务可以立刻进行接管。

DaaS平台:项目数据集成、项目统一的数据底座、数据API开放和服务管控。

应用构建平台:提供应用开发的统一开发支撑。

ICT基础设施:包括项目物联网、项目通信网、数据中心。

项目通信网包括项目办公网、视频专网、运营商通信网等。项目物联网物理上可以复用项目通信网,如:视频专网传输视频数据;能效传感器,通过WiFi接入通信网。另外,根据需要,可以租用运营商的NB-IOT的网络,实现车位状态信息的低功耗传输。建议建立数据中心。

设备/子系统:

改造和接入已有的设备/子系统,既包括安防子系统,如视频监控系统、门禁系统等,以包括楼宇子系统,如空调、照明等,实现项目子系统的数据融合及协同高效运营; 同时执行平台下发的控制指令,实现联动。

统一安全:通过统一网络安全平台,确保网络安全。

统一运维:通过统一的运维平台,实现对网络设备和项目的设施进行统一的设备管理。

2. 三维BIM可视化平台搭建

2.1. BIM对于设施管理的价值

BIM模型及相关的运维管理数据库中直观、快速、全面地获取设施相关信息、文档,不需要花费时间寻找纸质资料,提高工作效率。

BA系统、物联网传感器等结合,即时采集并展示设施运行状态数据,监控能源消耗和环境影响,进行建筑性能分析,优化设备运行参数,降低运营成本。

通过BIM制定应急响应预案,标记危险品、有害物质、关键设备的位置,定位人员,降低灾害损失。

BIM与GIS、移动互联网、云计算等技术结合,用于xxxxx的智能化管理,实现智慧站点管理。

合理规划设施空间的分配、租赁与使用,优化空间利用率,提高使用舒适度。

设置设备定期维护(或预防性维护)计划与流程,使设备得到适当的维修保养,提高运作效率,降低使用成本,延长使用寿命,减少设备更换的费用。

记录设备相关的保修、保险、供应商、服务合同、人力成本,改善零件与耗材的库存管理,更好地追踪设备资产的维护历史记录。

通过设备系统之间的上下游关系快速排查故障原因,减少因设备故障对设施使用者产生的影响,提供更好的用户感受。

利用移动终端和RDIF标签、条码/二维码进行设备、家具资产的盘点、巡检,优化资产管理流程。

2.2. BIM模型浏览


在系统的开发过程中,开发人员通过不断与处在建筑运维管理第一线的用户进行沟通,来听取他们对BIM模型浏览的各种需求。在这种不断的接触中,我们发现第一线的用户对从建筑专业的角度(如建筑暖通专业)来浏览BIM模型的意愿并不强烈,甚至相当排斥将所有建筑专业整合在一起的BIM模型浏览方式。他们更期望从建筑专业下,每个独立系统的角度(如暖通专业下的中央空调系统)来浏览模型,这样按系统独立浏览,对他们实际工作开展更有意义。因此,基于这样的用户需求,在BIM模型浏览功能的开发过程中,开发人员设计了以独立系统为基础的,递进式模型浏览目录树,来给用户提供针对性的BIM模型浏览功能。

依据系统的BIM模型浏览

BIM模型浏览的第一层级是以建筑专业下的独立系统来展示,图中所展示的是建筑暖通专业下的中央空调系统,根据第一线用户的反馈,他们希望浏览整个建筑完整的中央空调系统BIM模型,其中包括管理线和设备的分布情况,在这个浏览视图中,不包含任何与中央空调系统无头的BIM模型。

依据楼层的BIM模型浏览

BIM模型浏览的第二层级是在系统的基础上,依据楼层来进行浏览,在这个层级,增加了建筑与结构模型,这样可以帮助用户更好的判断设备所处的空间位置。

依据具体设备的BIM模型浏览

整个BIM模型浏览的最底层级,即是对建筑内某一具体设备的查询浏览,以获取与该设备相应的设备信息。对具体设备的BIM模型浏览是双向的,用户既可以通过在模型视图中选择相对应的设备模型构件,也可以在系统界面左侧的模型目录树中选择相应的设备名称来进行浏览查询。

2.3. 三维可视化管理平台

BIM智慧综合管控平台是集成服务、数据、应用于一体,以打破平台(台)、地域与系统边界(边),设备前端(端)的限制;连接烟囱应用,消灭信息孤岛,打通业务流,实现业务数字化全联接协同。集成平台主要包括服务联接、消息联接、数据联接能力。

BIM智慧综合管控平台支持文本、消息、API、结构和非结构化数据等多种数据源之间的灵活、快速、无侵入式的数据集成,可以实现跨机房、跨数据中心、跨云的数据集成方案,形成“数据湖”并能自助实施、运维、监控集成数据。

BIM智慧综合管控平台消息中间件功能,基于高可用分布式集群技术,搭建包括发布订阅、消息轨迹、资源统计、监控报警等一套完整的消息云服务。

BIM智慧综合管控平台的API功能是要通过将后台服务统一接入、规范接入与开放标准,将xxxxx的资源以服务的方式实现开放与共享,提供高性能、高可用、高安全的API托管服务,实现集中的、可管可控的API资源管理。帮助用户实现更轻松的API管理、更安全的前后端分离、更高效的能力开放,更精细的服务监控。

BIM用于空间定位:楼宇自控系统包括了照明系统、空调系统等。相关设备设施在BIM模型中以三维模型的形式表现,从中可以直观地查看其分布的位置,使建筑使用者或业主对于这些设施设备的定位管理成为可能。消防系统的消防栓安放位置、视频监控摄像头等的位置、停车库的出入口、门禁的位置等,在BIM这一三维电子地图中以点位反映给这些信息的关注者,以往的“问路”式管理方法依靠于有经验的工作者对建筑物中设备和设施的熟悉程度,位置找不到就去问他们,而今在融合了BIM的智慧园区综合管控平台中可以一览详情。

BIM用于设备维护:BIM模型的非几何信息在施工过程中不断得到补充,竣工后集成到BIM智慧综合管控平台的数据库中,相关设备的信息如生产日期、生产厂商、可使用年限等都可以查询到,不需要花额外的时间对设备的原始资料与采购合同进行翻找(有时可能找不到),为设备的定期维护和更换提供依据。另外设备的大小、体积及放置信息作为模型的关联信息也存储在模型数据库中,在对建筑物进行智慧园区管控平台相关子系统的改造中,不用进行多次的现场勘查和,依据BIM中这些信息就可制定实施方案。

BIM模型用于灾害疏散:现代建筑物的功能多,结构相应复杂。建筑内部突发灾害时,及时采取有效的措施能减少人员伤亡,降低经济损失。BIM模型汇集了建筑施工过程的信息,包括安全出入口的位置,建筑内各个部分的连通性,应对突发事件的应急设施设备所在等。因此当建筑内部突发灾害,BIM模型协同智慧园区综合管控平台的其他子系统为人员疏散提供及时有效的信息。BIM模型的三维可视化特点,及BIM模型的中建筑结构和构件的关联信息可以作为人员疏散路线的制定提供依据,保证在有限的时间内快速疏散人员。如火灾时,BIM智慧综合管控平台的消防系统可以发挥作用,BIM模型的“空间定位”特性可以提供消防设备的对应位置,建筑的自控系统可以根据BIM模型定位灾害地点的安全出口,以引导人员逃生。

BIM信息用于能耗管理:在建筑内的现场设备是BIM智慧综合管控平台的各个子系统的信息源,包括各类传感器、探测器、仪表等。从这些设备获取的能耗数据(水、电、燃气等),依靠BIM模型可按照区域进行统计分析,更直观地发现能耗数据异常区域,管理人员有针对性地对异常区域进行检查,发现可能的事故隐患或者调整能源设备的运行参数,以达到排除故障、降低能耗维持建筑的业务正常运行的目的。

BIM三维可视化以xxxxx项目的各项相关信息数据作为模型的基础,进行建筑模型的建立,通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化,协调性,模拟性,优化性和可出图性五大特点。对设施运维管理来说,三维可视化可以提供直观的空间定位、设备维护、能耗管理与分析。

BIM运维以建筑工程项目的各项相关信息数据作为模型的基础,进行建筑模型的建立,通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化,协调性,模拟性,优化性和可出图性五大特点。对设施运维管理来说,BIM模型可以提供直观的空间定位、设备维护、能耗管理与分析。

BIM智慧综合管控平台通过对revit建成后的BIM模型进行轻量化、优化及整合处理,删除不必要的管线,并导入3Dmax进行渲染。发挥现有材质、灯光的优势,制作出更佳的渲染效果。

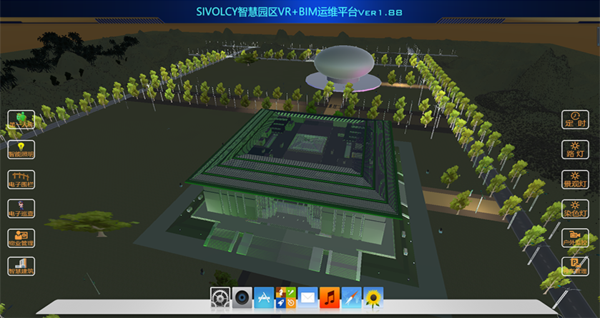

1)环境可视化

采用3D虚拟仿真技术,实现整体环境的可视化展示及浏览,展示内容需包括园区、建筑楼宇、景观及基础设施。

根据xxxxx的实际场景外观进行仿真建模,呈现围栏、土石、道路、植物等内容。结合楼宇建筑的外观特征及真实建筑结构建立3D模型,呈现楼层及设备的外观样式、空间结构及摆放情况。可通过鼠标点击进行页面跳转,实现各空间及设备的信息查看。

应具备数据中心全部基础设施模型,包括但不限于发电机、配电柜、UPS、空调、服务器、交换机、存储设备等。

2)监控可视化

应以3D形式呈现数据中心动力、环境、消防、安防等子系统的实时及历史运行信息,提供数据中心监控信息的可视化交互体验。

3)告警可视化

应支持在展示界面直观呈现设备的运行状态,当出现告警时,可通过设备变色及告警图标(悬浮在告警设备)的方式直观表达,并支持通过点击的方式获取详细告警信息。

系统须支持配电与制冷链路智能管理,以帮助用户在故障处理、应急演练等场景下快速查看系统运行状态,精准定位问题并缩短处理时间,具体功能要求如下:

支持配电路径的动态流图显示,支持显示各个空开状态。

支持基于供配电链路的故障影响分析,自动屏蔽无效告警与次生告警。例如:当UPS输入端发生市电中断时,可以自动屏蔽各个输出空开处的告警,只显示根因告警,以缩短故障定位时间。

支持从室内的空调末端到室外的冷冻站的制冷链路,支持动态显示各个制冷设备的运行状态与水流流向,支持同时显示室外、室内的温湿度值。

2.4. 综合管控平台与BIM融合

1)可视化图形场景监控管理

系统基于可视化图形场景对各子系统设备进行可视化监控。

以直观的图标方式标识设备,可直观显示设备中文名称;可直观的显示设备的运行状和运行数据,可用颜色或动画效果显示设备的不同状态(正常、报警和故障);

每个设备在空间场景内具有固定坐标,真实展示被监控对象的空间位置;

当报警发生时,能够对报警设备进行精准空间定位;

在空间场景内可直接对设备进行交互控制操作,例如直接调看摄像机实时视频或直接进行开关操作;

在三维场景内支持鼠标或键盘进行缩小、放大、平移、居中、全屏操作。

2)报警服务

通过接入各类安防设备,实现基地安防智能化、实时化。当有报警发生时,自动生成记录,及时短信或电话通知安防人员及运维管理人员,为报警系统提供更完善信息支持,方便管理人员对报警信息做出更迅速的处理与更高效的记录。

平台通过自动报警通知、生成报警工单实现安防系统的智能化管理。

A、自动报警通知:报警发生时系统支持在软件界面上显示实时报警画面,支持现场声光报警,同时可支持电话、短信等方式进行报警信息报送,及时将信息推送给相应安保人员和运维人员。

B、生成报警记录:出现报警,系统将会自动生成记录,方便以后管理人员查阅和对基地安防进行管理。

3)智能化管控

智能化管控模块用于运维人员对大楼设备(如照明设备、音乐设备等)管控设置,实现自动化、模式启停开关控制。平台对设备系统的实时管控,主要是风水电系统、智能监控、智能消防、智能停产场、智能照明、智能入侵报警、智能巡更、智能楼宇、智能门禁、智能电梯、以及能耗监测和环境监测等,利用成熟的物联网技术实现对相关设备实时数据的采集、存储与控制,并将获取的信息实时的在平台中进行展示应用。

平台通过定时任务、联动配置、定时报表等管理工具,实现系统的智能化管理。

A、定时任务

定时任务可以指定一系列的任务在指定的时间里自动执行,即用户可以设定任意多个日程安排,可以设定在某个时间由系统自动执行某个或某些任务。

B、普通任务

以固定时间点执行一个或多个任务,如定时空调控制、调节空调温度、湿度等。

C、循环任务

设定以执行时间、间隔时间、执行次数等为循环条件自动执行的任务,如每天早上9点开空调、灯光等。

D、每周任务安排

设定一周内每天执行什么任务,并以周为循环周期,每周循环执行,如周一至周五定时开空调,灯光等。

E、特殊日期任务安排

设定在固定日期执行一次任务,用来满足临时或特别的任务需求,如节假日打开外墙灯光,广告灯等。

4)设备联动

当发生紧急事件后,智慧物联管控平台对事件进行处理,产生关联设备联动处理:

如发生火灾,对消防设备进行联动操作(1.报警警告广播2.打开周边门禁3.电话通知安防人员4.火灾实时视频投播到电视墙);

入侵报警,对入侵报警设备进行联动操作(1.关闭周边门禁2.告警广播警告3.电话通知安防人员4.入侵实时视频画面投播到电视墙)。

A)报警与接处警管理

报警发生时系统支持在软件界面上显示报警画面,支持现场声光报警,同时可支持电话、短信等方式进行报警信息报送。

接处警管理,报警发生时系统报警界面显示故障相关信息,监控值守人员进行相关确认和处置。

B)系统实时快照

系统实时更新并显示当前系统的各种报警与消息记录,用户可以从此快照中快速准确地知道当前系统的运行情况与过去的发生的事件记录。

在每一条消息记录中,可以查询报警事件所关联的地图定位、以及相关联的视频。

C)报警精确定位

在设备发生报警时可以在可视化图形场景页面中对报警设备位置进行定位。如果有多个报警,系统能够自动循环切换当前所有的报警画面。

D)报警方式

管理平台依据客户要求可以提供电话、短信、现场语音等多种信息通知手段。平台支持双向短信功能,即当发生报警的时候,系统可以向指定管理人员发送短消息,管理人员也可以通过短信息主动询问系统运行状况。

E)报警设置

设备的报警信息都可以设定报警排班表、安全时段、重复报警周期(报警未消除,设定指定间隔重复发送)、报警升级周期(重要报警未消除,间隔一段时间后自动向上一级领导汇报)、报警误报消除间隔等各种参数。

F)报警周期及升级管理

对重要的报警测点,可以自定义上报逻辑(设定上报时间,上报级别、上报人员等),当重要报警未消除时,间隔一段时间后自动向上一级领导汇报。

G)智能防误报

系统提供防误报机制,智能识别设备误报,减少频繁报警所带来的工作困扰。

H)报警屏蔽功能

系统能够识别报警事件报警的关联层次关系,当上一级测点数据出现异常时,会自动屏蔽下级受影响的测点报警,使报警清晰、一目了然。如:某二级开关跳闸时,二级开关以下的相关报警信息全部屏蔽,只报二级开关跳闸报警,不报三级开关跳闸报警。

5)设备管理

通过录入设备信息,将资产管理信息化、数字化,让我们随时随地的统过系统知道资产使用情况、维修情况,通过设定保养周期,自动提醒管理人员进行定期保养。当有报警发生时,自动推送出相关资产信息,为报警系统提供更完善的信息支持,方便管理人员对报警信息做出更为准确的判断。

A/设备设施查询

查询所有的设备信息,包括:维护状态、设备编号、设备名称、设备类型、设备图片、厂家、联系人、联系人电话、联系人邮箱、购买日期、资产位置、最近维护日期、维护周期、保修期限、条目添加人、最近修改日期、弹出画面等信息。查询到的资产维护记录可导出到EXCEL表格中。

B/设备设施增加

录入新的设备信息,包括:设备编号、设备名称、设备类型、设备图片、厂家、联系人、联系人电话、联系人邮箱、购买日期、资产位置、最近维护日期、维护周期、保修期限、弹出画面等信息。

C/设备设施更改

对现有设备信息进行修改,包括:设备编号、设备名称、设备类型、设备图片、厂家、联系人、联系人电话、联系人邮箱、购买日期、设备位置、最近维护日期、维护周期、保修期限、弹出画面等信息;

在设备管理页面,删除现有设备信息;

可对设备信息添加维护记录,填写维护人、维护描述,完成维护记录添加;

当资产信息条目不满足现状时,根据需要增加现有资产信息中的属性条目。

6)设备维修台账

对建筑体内各系统的设施设备建立相应的档案库,为每一个设施设备提供从出厂接入到撤离工程的全生命周期的数据记录(包括但不限于设施设备基础信息、说明书、维修手册、保养手册等)。

系统根据设备的唯一性生成二维码数据,并打印出二维码黏贴在对应的设备上,在设备的运行维护过程中,可以随时抽调设备的任意数字化信息进行输出、查阅、打印等实际操作,同时支持移动终端查询与录入。

记录设备维修运维生成记录,为设备-运维人员提供设备维护支持;同时提供多维度统计数据为设备维修提供决策支持。

7)设备维护策略管理

设备维护后台管理模块,设备运营管理人员通过该模块来设置维保策略,并根据实际情况制定维护保养计划,通过选择维保方式(内部、外委),填写维保内容、维保周期制定计划;同类设备可复制多项维保内容。

年度维保计划也可通过在往年计划的基础上进行修改保存。维护保养状态分为:未开始、进行中、逾期的(逾期未完成、逾期已完成)、已完成。进行中的计划指当月需执行的维保项目,班组分配维保人员,可选择多名维保人员。若维保方式为外委,则需选择外委公司、填写联系电话。确认分配后,维保人员去现场进行维保。维保完成后,由班组填写维保结果关闭此项计划。

维保策略生成维保计划、维保任务,由设备维保人员做设备维保工作,将设备维保的相关操作指导书等资料文件导入到系统中,方便巡检人员查阅。维保计划关联设备,可在模型中定位到维保的目标设备。

8)设备维护台账

设备维保台账记录设备维保运维生成记录,为设备-运维人员提供设备维护支持;同时提供多维度统计数据为设备维保、运维提供决策支持。

设备维护台账模块包括:

A.设备维护记录数据(序号、维护人、维护时间、状态……);

B.设备维保数据统计分析功能;

C.搜索功能:能够准确地查找到所需要的设备台账记录;

D.导出功能:对设备台账的记录进行导出

9)智慧安防管理

运维人员通过模块功能查看园区的安防情况,报表展示园区(网络视频监控系统、出入口及一卡通管理系统、电子巡更系统、紧急报警系统、停车场管理及车位引导系统)安防报警信息,生成安防报表数据、导出报表。

安防管理报表模块包括:

A.安防统计分析;对报警区域进行统计分析,对报警区域处理进行统计分析

B.安防管理表单;对安防事件形成统计表单,并可以在软件上进行展示

C.搜索功能:可以根据各种条件查找安防事件,报警事件,应急处理事件等

D.导出功能:可以将安防报表导成EXCEL文件。

10)漫游功能

参观用户/使用者通过漫游功能查看室内/室外基地布局、装修情况,了解基地实际展示效果;通过漫游查看基地设备的运行情况及布局,实现电脑前可以对实际基地情况查看的效果。

平台里面设置有户外漫游及室内漫游两种漫游方式,访客可通过户外漫游直接观察到基地的外建筑及基地的建设,也可通过室内漫游慢慢欣赏基地内部各个楼层的详细布置及设备摆放。

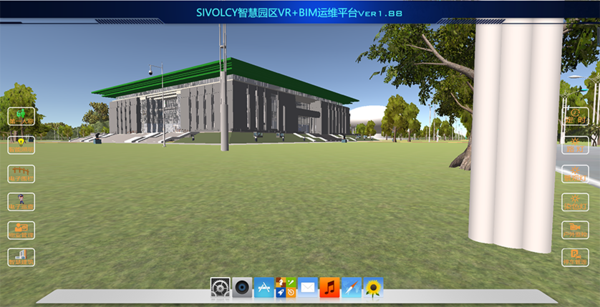

室外漫游:可以以第一人称的角色,漫游整个基地的外围场景及设备,包括周边巡视,设备浏览,场景漫游,可以根据定义漫游路线进行浏览,也可以人工进行漫游浏览。

室内漫游:可以以第一人称的角色进行室内漫游,包括自动漫游与手动漫游,可以查看室内设备设施,可以对室内设备进行管理。

2.5. BIM运维


1.BIM组态模块

IT运维人员通过BIM组态模块功能管理、维护BIM模型架构,对BIM模型进行配置管理,在地图模型中拖拽设备图标或设备模型进行组态配置,组态配置完成后,系统保存设备设施相应的位置信息。

平台支持管理员全景360度自由浏览,自主操作,也可切换到行走模式,模拟人物在场景中以第三人称视角进行场景漫游,同时伴有小地图与当前所在的位置信息。在建筑内部漫游过程中可以随时点击设备查看起属性资料,如果具备监控摄像头系统对接条件下,也可点击监控摄像头查看其实时画面。

平台首页提供综合搜索功能,管理员可以搜索某个空间/某个设备,平台将自动定位到该空间或设备的位置。

A、地图操作:将导出的BIM 3D地图导入到系统中,作为背景;

B、模型操作:拖拽模型库中3D模型到地图位置、删除3D模型、替换3D模型;

C、模型配置:设置地图中3D模型的配置参数:设备名称、设备编号、设备坐标、点位ID等。

2.BIM 3D图像库

IT运维人员通过BIM 3D图形库,维护3D图形库、用于轻量化图形库、组态元件库。

功能模块提供综合监控系统百万级的BIM模型轻量化处理,及最终满足系统要求的轻量化图形库、组态元件库。提供综合监控系统百万级的BIM模型轻量化处理,及最终满足系统要求的轻量化图形库、组态元件库。

模型目录管理:按照系统系统-设备类型进行分类管理,包括电梯系统模型、给排水系统模型、空调模型、冷热源模型、摄像机模型、广播模型、灯光模型、停车场模型、常见的设施模型等。

BIM 3D图形库:

A.可以通过模型库拖动拉入大楼3维场景中。

B.修改3D模型:3维模型可以在场景中进行修改,包括关联设备编号调整、

C.删除模型:模型可以在场景中进行删除。
